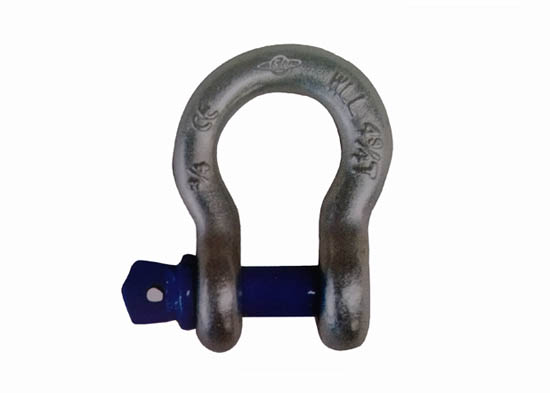

弓型卸扣（G209）

产品名称：弓型卸扣（G209）

产品分类：D型/弓形卸扣

产品描述：

弓型卸扣（G209）卸扣应光滑平整，不允许有裂纹、锐边、过烧等缺陷。严禁使用铸铁或铸钢的卸扣。扣体可选用镇静钢锻造，轴销可棒料锻后机加工。在使用时，应检查扣体和插销，不得严重磨损、变形和疲劳裂纹。使用时，横向间距不得受拉力，轴销必须插好保险销。轴销正确装配后，扣体内宽不得明显减少，螺纹连接良好。本产品严格按国家3包执行，产品质量由中国人民保险公司(PICC)承保，请放心使用。

详细介绍：

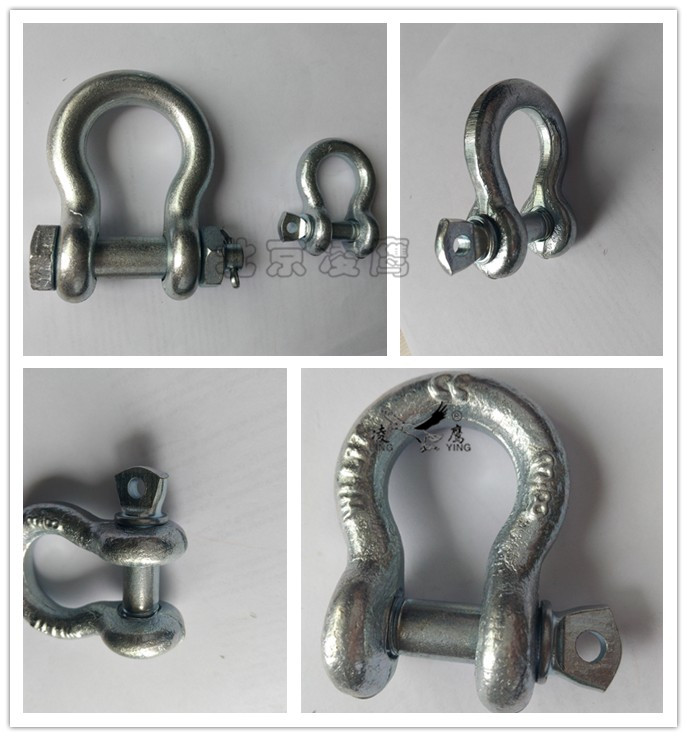

产品细节图展示：

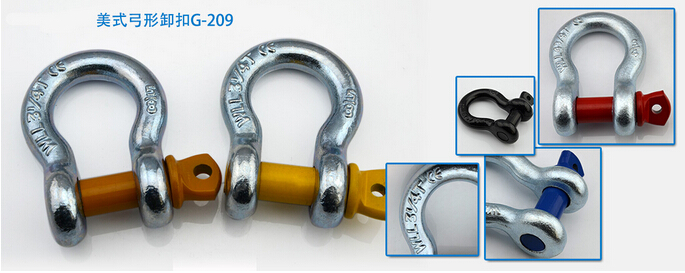

实物展示图：



产品型号	额定载荷 WLL/T	A mm	B mm	C mm	D mm	E mm	F mm	G mm
SL-BW0.5-1/4	0.5	12	8	29	Ф6.5	20	15.5	33
SL-BW0.74-5/16	0.75	13.5	10	31	Ф8	21	20	37
SL-BW1-3/8	1	17	11	37	Ф10	26	24	46
SL-BW1.5-7/16	1.5	19	13	43	Ф11	30	27	52
SL-BW2-1/2	2	21	16	48	Ф13	33	30	59
SL-BW3.25-5/8	3.25	27	20	61	Ф16	43	38	75
SL-BW4.75-3/4	4.75	32	22	71.5	Ф19	51	46	89
SL-BW6.5-7/8	6.5	37	25	84	Ф22.5	58	53	103
SL-BW8.5-1	8.5	43	28	95	Ф25.5	68	60.5	119
SL-BW9.5-1/8	9.5	48	32	108	Ф29	74	68.5	134
SL-BW12-1 1/4	12	50	36	119	Ф32	81	76	145
SL-BW13.5-1 3/8	13.5	55	38	133	Ф35	90	84	160
SL-BW17-1 1/2	17	60.5	42	146	Ф38	97	92	173
SL-BW25-1 3/4	25	73	50	178	Ф44.5	127	106.5	216
SL-BW35-2	35	83	56	197	Ф51	146	122	248
SL-BW55-2 1/2	55	103	70	267	Ф63	181	144.5	307
